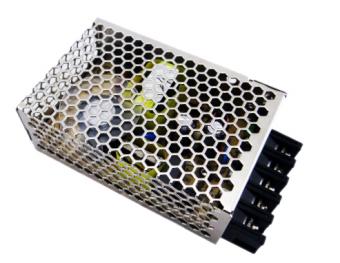

GKF-320-X

model-

GKF-320-12II

GKF-320-24II

GKF-320-36II

GKF-320-48II

output

DC-uitgang

12V

24 V

36V

48V

nominale stroom

25A

13A

8.9A

6.7A

Huidig ​​bereik notitie 1

0 ~ 25A

0 ~ 13A

0 ~ 8.9A

0 ~ 6,7A

rimpel en ruis

opmerking 2

0 ~ 65C

≤200mV

≤150mV

≤200mV

≤150mV

-20 ~ 0C

≤250mV

≤200mV

≤200mV

≤200mV

spanning ADJ. bereik

10 ~ 15V

20 ~ 27V

32 ~ 40V

42 ~ 53V

spanningsnauwkeurigheid

± 2,0%

± 1,0%

lijn regelgeving

± 0,5%

belastingregeling

± 2,0%

± 1,0%

Opstelling tijd

≤2S (230VAC ingang, volledige belasting); ≤4S (120VAC ingang, vol belasting)

wachttijd

≥10mS (120 / 230Vac ingang, vol belasting)

temperatuurcoëfficiënt

± 0,03% / ℃

overshoot en undershoot

<5,0%

invoer

Spanningsbereik

90Vac ~ 264Vac, 120Vdc ~ 370Vdc

Frequentiebereik

47Hz - 63Hz

vermogen Factor (typisch)

PF ＞ 0,98 / 120VAC PF ＞ 0,95 / 230VAC

efficiëntie ( Typisch) @ 230Vac

≥84,5%

≥87%

≥86,5%

≥87,5%

wisselstroom (max.)

<4.5A

inschakelstroom (typisch)

<50A bij 220Vac <30A bij 110Vac koude start

Lekstroom

Input — output: ≤0,25mA Ingang — PG: ≤3,5mA (ingang 264Vac, 63Hz)

bescherming

overbelasten

27 ~ 35A

14,5 ~ 19A

9,345 ~ 13,35 A

7,3 ~ 10 A

bescherming type: hik-modus, automatisch herstel

over macht

324 ~ 420W

358 ~ 456W

336 ~ 480W

350 ~ 180W

bescherming type: hik-modus, automatisch herstel

kortsluiting

Langetermijnmodus, automatisch herstel

milieu

operationeel amb. Temp. & Hum.

-20 ℃ ~ 65 ℃; 20% ~ 90% relatieve luchtvochtigheid no condensing (zie naar de derating curve)

opslag Temp. & Hum.

-40 ℃ ~ 85 ℃; 10% ~ 95% relatieve luchtvochtigheid geen condensatie

trillingen

10 ~ 500Hz, 2G10min. / 1 cyclus, periode voor 60min. elk langs X-, Y-, z-assen

veiligheid & EMC

(Opmerking 3)

veiligheidsnormen

UL 62368-1 2e Ed; IEC 62368-1: 2005 ; EN 62368-1

weerstaan ​​spanning

Primair-secundair: 3.0KVac / 10mA .Primaire PG: 1.5KVac / 10mA. Secundaire PG: 0,5KVdc / 10mA.

isolatieweerstand

10Mohm

EMI geleiding & straling

naleving van EN55032, EN55035, fcc deel 15 klasse b

EMSImmuniteit

naleving van EN61000-4-2,3,4,5,6,8,11;

ANDEREN

MTBF (MIL-HDBK-217F)

meer dan 200.000 uur (25 ℃, volledige belasting)

afmeting (L * B * H)

199 × 99 × 50 mm

inpakken

12 STUKS / CTN, 11.6KGS, 0.04CBM

koelmethode

koeling door geforceerde lucht (ingebouwd dc ventilator)

Notitie

1. alle niet speciaal genoemde parameters worden gemeten bij nominaal ingangsvermogen, nominale belasting en25 ℃ van omgevingstemperatuur.

2. gemeten op 20MHz van bandbreedte door a12 ”twisted te gebruiken paar-draad afgesloten met een 0.1 uF & 47uF parallel condensator.

3. De voeding wordt beschouwd als een onderdeel dat in zal worden geïnstalleerd een laatste uitrusting. De uiteindelijke uitrusting moet opnieuw worden bevestigd dat het nog steeds voldoet aan EMC richtlijnen. Voor begeleiding bij hoe om deze uit te voeren EMC tests, raadpleeg dan “EMI testen van componentvoedingen voedingen ” op https: / / www.powerld.com
